Vásároljon akciós gyári nagy tisztaságú kalciumfémet, amelyet Kínában gyártottak. A Harvest Enterprise a nagy tisztaságú kalciumfém gyártója és beszállítója Kínában. A kalciumfémet a fémes kalcium fő célja fémes kalciumrészecskékké való feldolgozás, majd kalcium-vashuzal vagy tiszta kalciumhuzal előállítása, amelyet végül a vas és a vas finomításában használnak fel. acél. Szerepe az olvadt acél kéntelenítése és oxidációja, valamint folyékonyságának növelése, valamint a zárványok gyors növekedésének elősegítése az olvadt acélban, amelyet általában kiváló minőségű acélok előállításához használnak. A fémkalciumot vízmentesítő alkohol és vízmentes alkohol előállításánál használják víztelenítőként. kéntelenítőként használják a kőolajiparban, deoxidálására vagy kéntelenítésére használják a kohászati iparban. A kalciumvegyületek azonban rendkívül széles körben alkalmazhatók, különösen az építőiparban.
Vásároljon kedvezményes nagy tisztaságú kalciummentes mintát Kínában. A Harvest Enterprise nagy tisztaságú kalciumfém gyártó és szállító Kínában.
Első rész: Hogyan készítsünk
1. A márvány (CaCO3), közismert nevén kalcinált fehér, égetett mészvé (CaO) kalcinálása;
2. Gyorsan keverje össze az égetett meszet (CaO) alumíniumporral (AL), és a golyós présgép segítségével készítsen kb. 4 cm hosszú lapos golyókat;
3. Helyezze a lapos golyót a redukciós tartályba 1200 fokos magas hőmérsékleten, majd ürítse ki a redukciós tartályt;
4. Az alumíniumpor és az égetett mész kiszorítási reakción ment keresztül vákuumban és magas hőmérsékleten, hogy alumínium-oxidot és fémkalcium-gőzt állítsanak elő;

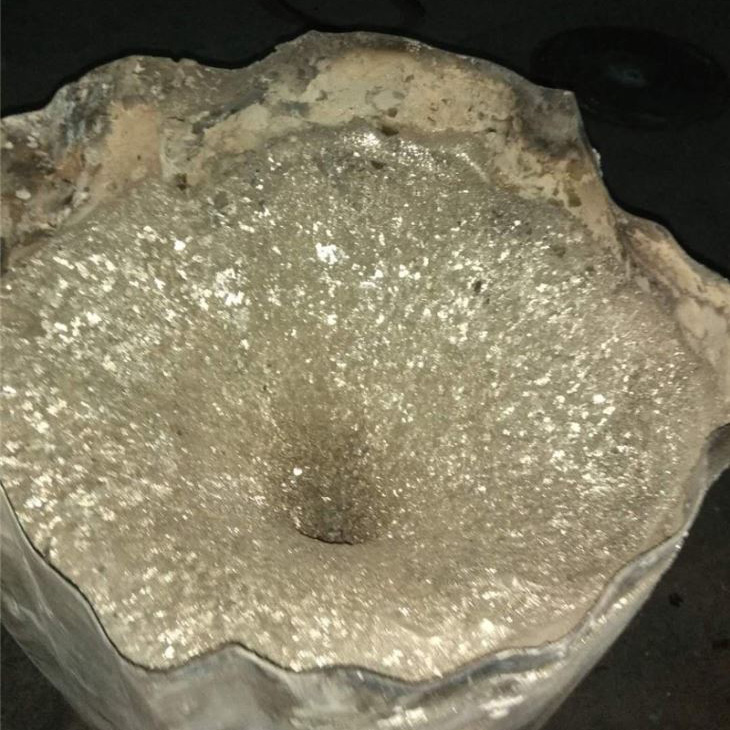

5. A fémes kalciumgőz a redukciós tartály vízhűtéses részében kondenzálva fémes kalciumkristályokat képez;
6. Lehűlés után a fémkalcium-kristályok a kívánt specifikációjú fémkalcium-termékekké dolgozhatók fel, mint például fémkalcium-részecskék és fémkalcium-por.
Második rész: Hogyan juthat el
Általában három módszer létezik a nagy tisztaságú kalcium fém előállítására. Redukciós módszer, elektrolitikus módszer és kalciumfinomítás
1. A redukciós módszer a fémes kalcium előállításának fő módszere. Általában nyersanyagként mészkövet használják, kalcium-oxiddá kalcinálják, redukálószerként pedig alumíniumport használnak. A kalcinált zúzott kalcium-oxidot és alumíniumport (redukálószer) meghatározott arányban egyenletesen összekeverjük, tömbökké préselik, és 0,01 vákuumban és 1050-1200 ºC hőmérsékleten reagáltatják kalciumgőz és kalcium-aluminát (timföld) előállítására. A redukált kalciumgőz 750-400 °C-on kristályosodik. A kikristályosodott kalciumot argon védelme alatt megolvasztják, így sűrű kalciumtömböt kapnak. A redukciós eljárással előállított kalcium visszanyerési aránya általában körülbelül 60%.
2. A korábbi kalcium-elektrolízis módszer kontakt módszer. Ennél a módszernél nagy a nyersanyag-felhasználás, a fémes kalcium oldhatósága az elektrolitban magas, az áramhatékonyság alacsony, a termék minősége rossz (kb. 1% klór), stb. Ezen hiányosságok javítása érdekében később Az érintkezési módszert továbbfejlesztették a folyékony katódos elektrolízisre.
3. Kalciumfinomítás: Az ipari kalcium nagy vákuumdesztillációval történő további feldolgozása után nagy tisztaságú kalcium nyerhető. Általában a desztillációs hőmérsékletet 780-820 ° C-on szabályozzák, és a vákuum mértéke 1 × 10-4. A desztillációs kezelés kevésbé hatékony a kalciumban lévő klorid tisztításában. A nitrogénvegyületeket a desztillációs hőmérséklet alatt adhatjuk hozzá, hogy kettős sókat képezzünk. Nitridek hozzáadásával és vákuumdesztillációval történő tisztítással a kalciumban lévő klór, mangán, réz, vas, szilícium, alumínium, nikkel stb. szennyező elemek összege 1000-100 ppm-re, azaz 99,9% -99,99% nagy tisztaságra csökkenthető. kalcium fém.
Harmadik rész: Fő adatok
|
Ca Min% |
Szennyeződések max% |
||||||
|
Al |
Cu |
Mg |
Fe |
Mn |
N |
Si |
|
|
99.0 |
0.02 |
0.0005 |
0.03 |
0.015 |
0.015 |
0.05 |
0.013 |
Második típus: Ca Min99,5%
|
Ca Min% |
Szennyeződések max% |
||||||
|
Al |
Cu |
Mg |
Fe |
Mn |
N |
Si |
|
|
99.5 |
0.01 |
0.0005 |
0.02 |
0.005 |
0.005 |
0.01 |
0.0003 |
Harmadik típus: Ca Min 99,85%
|
Ca Min% |
Szennyeződések max% |
||||||
|
Al |
Cu |
Mg |
Fe |
Mn |
N |
Si |
|
|
99.85 |
0.001 |
0.0001 |
0.02 |
0.001 |
0.005 |
0.0001 |
0.0003 |
Négyes típus: Ca Min 99,95%
|
Ca Min% |
Szennyeződések max% |
||||||
|
Al |
Cu |
Mg |
Fe |
Mn |
N |
Si |
|
|
99.95 |
0.001 |
0.0001 |
0.01 |
0.001 |
0.005 |
0.0001 |
0.0001 |
Negyedik rész: Űrlap
Esztergálás: 80 kg/ Új dobok, 6.4MT/80 dob/20âFCL; 12.8MT/160dob/40âFCL
Darabok: 125kg/új dobok;10MT//80dob/20âFCL; 20MT/160dob/40âFCL
Granulátum: 175kg/Új dobok;14MT//80dob/20âFCL; 28MT/160dob/40âFCL
(Figyelem: A dobok belsejében két réteg műanyag fólia van. Mindegyik dob megfelelt az ENSZ-teszten, argon töltetet tartalmaz)
